Profils de glissement
Faber fabrique des profils de glissement plastique standards ou sur mesure (suivant plan), pour les convoyeurs industriels et les lignes de conditionnement. Disponibles en version droite et courbe, ils peuvent être réalisés en PEHD, PA6, POM, PTFE ou dans d’autres matières adaptées à votre application.

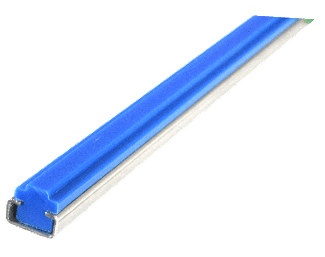

Selon les besoins, nos profils peuvent également intégrer des armatures en acier galvanisé et en inox.
Une gamme de profils standards et sur mesure
Nos profils de glissement peuvent être fabriqués dans des longueurs allant jusqu’à 3 mètres, en petites, moyennes ou grandes séries. Grâce à nos moyens de production, nous répondons aux besoins des industriels dans des délais courts.

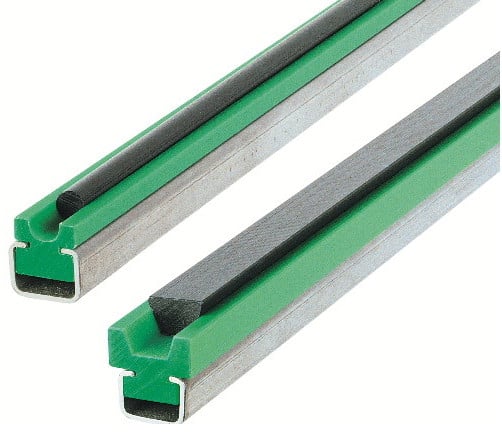

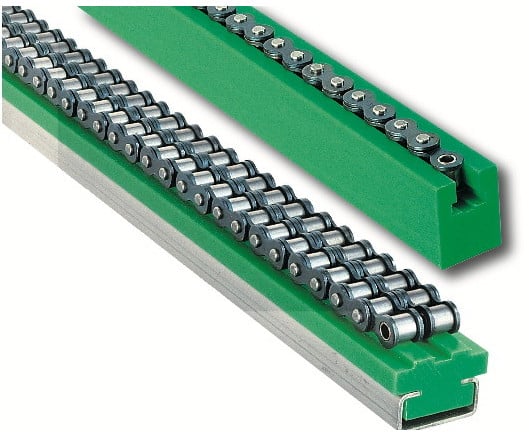

Nous réalisons des profils (droit et courbe) adaptés aux chaînes de convoyage, aux courroies rondes et trapézoïdales ainsi que pour des chaînes à palettes et biplan. Des opérations complémentaires de parachèvement (fraisage, perçage et taraudage) peuvent être réalisées selon vos plans.

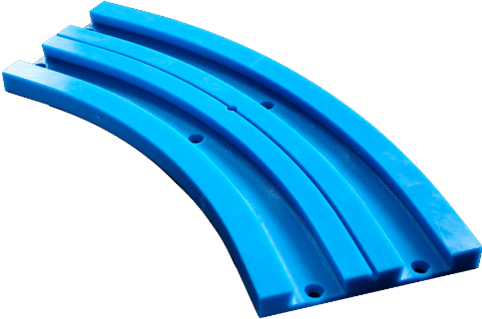

• Nos profils droits et courbes, pour chaînes à palettes et biplan

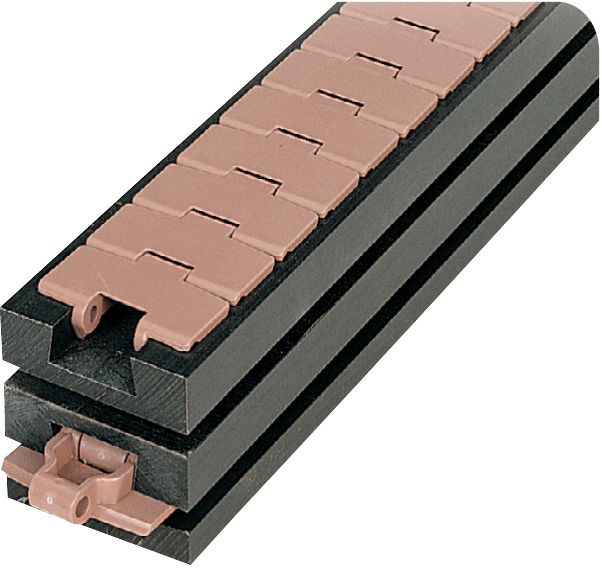

Profils droits pour chaines biflex

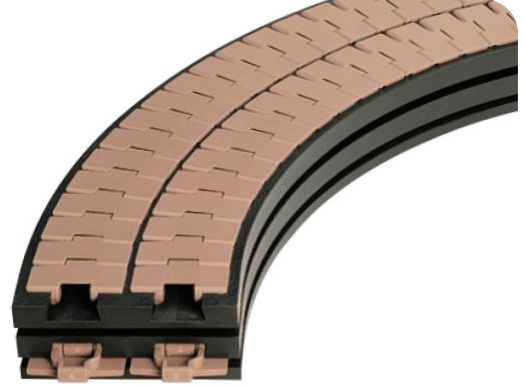

Courbes pour chaines biflex

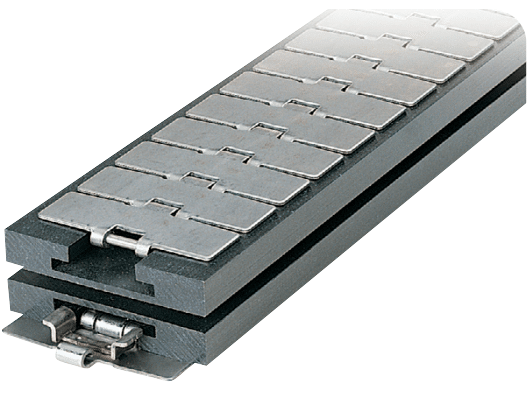

Profils droits et courbes pour chaines inox

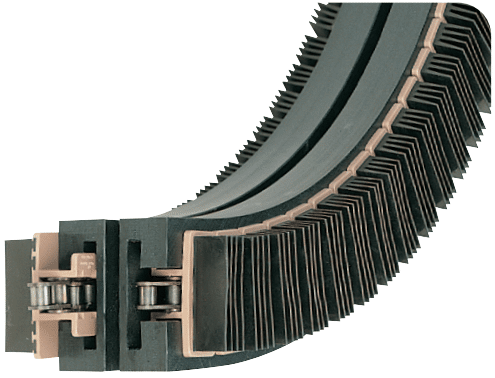

Profils droits et courbes pour chaines grip

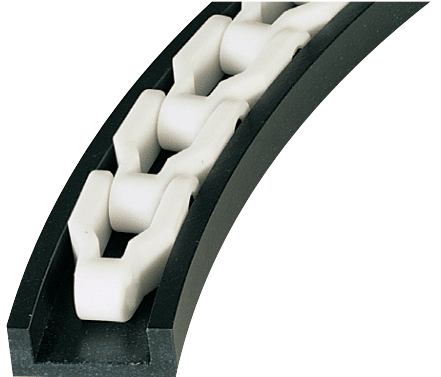

Profils droits et courbes pour chaines biplan
Profils droits pour chaines biflex
Profils courbes pour chaines biflex
Profils droits et courbes pour chaines inox
Profils droits et courbes pour chaines grip
Profils droits et courbes pour chaines biplan
Fonctionnement d’un profil de glissement
Un profil de glissement guide, soutient ou accompagne le mouvement d’une chaîne, d’une courroie ou d’un tapis modulaire sur un convoyeur. Il contribue à limiter les frottements, à stabiliser le déplacement des éléments mobiles et à prolonger la durée de vie de l’installation.
Selon la configuration de la ligne, il peut être utilisé en courbe, droit, en guidage latéral ou en support de chaîne. Sa conception peut également tenir compte de contraintes particulières, telles que la vitesse, la charge transportée, l’accumulation, l’humidité, les exigences alimentaires ou la réduction du bruit.
Des opérations d’usinage complémentaires
Afin de vous fournir des profils directement utilisables, Faber peut réaliser différentes opérations d’usinage complémentaires après leur fabrication.
Selon votre cahier des charges, nous pouvons effectuer :
FRAISAGE
Le fraisage permet de réaliser des rainures, des encoches, des formes spécifiques ou des zones d’assemblage directement sur le profil.
PERÇAGE
Les profils peuvent être percés selon les dimensions et les entraxes définis dans vos plans afin de faciliter leur fixation et leur montage.
TARAUDAGE
Le taraudage permet de créer des filetages directement dans le profil pour recevoir des vis ou différents éléments de fixation.
Conseils pratiques
Le PEHD a un coefficient de dilatation thermique de 0,2mm/m/°C. Il faut prévoir un joint de dilatation entre les profils. Nous suggérons de fixer les profils à une extrémité et de les laisser se dilater librement à l’autre. Des points de fixation trop nombreux et rapprochés peuvent provoquer un gondolement du profil. Les armatures des guide-chaînes se fixent par vis ou soudure. Il est préférable de prévoir un décalage des coupes entre armatures et profils. Une coupe en biseau facilite le passage d’un profil au suivant.
Un projet à venir ?
Transmettez-nous vos plans, vos dimensions et les contraintes de votre application. Notre équipe vous accompagne dans la réalisation de profils de glissement standards ou sur mesure.
